Cómo las Zonas de Licuefacción Afectan el Diseño de Cimentaciones Comerciales en el Área de la Bahía

¿Qué ocurre cuando un terremoto de magnitud 6.5 sacude bajo un edificio comercial del Área de la Bahía construido sobre relleno suelto y saturado? El suelo puede licuarse, transformándose de tierra sólida en una mezcla que no ofrece ningún soporte de carga. El diseño de cimentaciones comerciales en zonas de licuefacción en el Área de la Bahía no es una preocupación teórica. Es una disciplina respaldada por códigos y exigida por ingenieros que define cada proyecto de cimentación comercial que nuestro equipo realiza en la región. La respuesta corta: el sistema de cimentación correcto, diseñado a la profundidad adecuada, es lo que mantiene en pie los edificios comerciales cuando comienza el temblor.

El Estudio Geológico de California ha cartografiado importantes zonas de peligro de licuefacción en las tierras bajas de San José, Oakland, Fremont y los distritos costeros de San Francisco. Muchos de los corredores comercialmente más activos del Área de la Bahía se ubican directamente sobre estas zonas cartografiadas. Ignorar esa realidad no es una opción: la Ley de Mapeo de Riesgos Sísmicos de California lo convierte en una cuestión legal, no en una preferencia de diseño.

Comprender la mecánica de la licuefacción, las respuestas de ingeniería disponibles y los requisitos del código que las rigen es esencial para cualquier desarrollador, propietario o contratista que trabaje en estas áreas. Nuestro equipo ha navegado este terreno en decenas de sitios comerciales en múltiples jurisdicciones del Área de la Bahía. Lo que sigue es un análisis claro y práctico basado en experiencia de campo y el Código de Construcción de California vigente.

Qué es la licuefacción y por qué importa en el Área de la Bahía

La ciencia detrás del fallo del suelo

La licuefacción ocurre en suelos arenosos o limosos saturados y poco compactados durante las sacudidas sísmicas. La energía del terremoto aumenta la presión del agua en los poros entre las partículas del suelo. Cuando esa presión iguala el esfuerzo efectivo que mantiene unidas esas partículas, el suelo pierde completamente su resistencia al corte. Como resultado, los edificios se hunden, se inclinan o colapsan.

El fenómeno no es hipotético en el Área de la Bahía. El terremoto de San Francisco de 1906 provocó licuefacción generalizada a lo largo de los márgenes de la bahía. El terremoto de Loma Prieta de 1989 desencadenó licuefacción en el Distrito Marina, derrumbando estructuras construidas sobre relleno artificial. Los suelos de relleno sueltos y saturados son los principales culpables—y abundan en las tierras planas desarrolladas de toda la región. Dondequiera que el barro de la bahía haya sido cubierto con relleno mal compactado, los promotores comerciales enfrentan este riesgo de forma concentrada.

Zonas de licuefacción del Área de la Bahía: una instantánea

El Estudio Geológico de California (CGS) publica mapas oficiales de Zonas de Peligro Sísmico que identifican las áreas donde el potencial de licuefacción es lo suficientemente alto como para exigir investigaciones obligatorias bajo la Ley de Mapeo de Peligros Sísmicos. Estos mapas son el primer documento que consulta nuestro equipo en cualquier revisión de viabilidad de un nuevo proyecto comercial.

Las principales áreas de alto riesgo incluyen:

• Centro de San José al este de la Autopista 101
• Las tierras planas de Oakland y Alameda a lo largo del frente costero
• Fremont y Newark cerca del margen de la bahía
• Los distritos Mission Bay y Dogpatch de San Francisco
• Hayward y Union City a lo largo del borde de la bahía

Una zona designada por el CGS no garantiza que la licuefacción ocurra en una parcela específica. Significa que se requiere legalmente una investigación específica del sitio antes de que pueda proceder el diseño de la cimentación.

Evaluación del Riesgo de Licuefacción en Sitios de Cimentación Comercial en el Área de la Bahía

Investigación Geotécnica de Fase I y Fase II

Antes de diseñar una sola zapata, un ingeniero geotécnico con licencia debe evaluar el sitio. Este proceso sigue una secuencia estructurada que nuestro equipo coordina en cada proyecto comercial desde las etapas más tempranas.

La Fase I es una revisión documental. El ingeniero examina los mapas existentes del CGS, registros históricos de perforaciones, fotografías aéreas y datos disponibles del subsuelo. Esta etapa confirma si el sitio se encuentra dentro de una Zona de Riesgo Sísmico designada e identifica indicadores de riesgo preliminares a partir de investigaciones previas cercanas.

La Fase II es la investigación de campo. Los ingenieros realizan perforaciones y ejecutan Ensayos de Penetración Estándar (SPT) o Ensayos de Penetración de Cono (CPT) para caracterizar las capas del suelo, medir la profundidad del nivel freático y calcular la susceptibilidad a la licuefacción en términos cuantitativos. Los laboratorios analizan muestras de suelo. El ingeniero con licencia calcula entonces el Factor de Seguridad (FS) contra la licuefacción para cada capa del subsuelo bajo movimientos sísmicos de nivel de diseño.

Cualquier persona que inicie el proceso de permisos para una construcción comercial debe revisar nuestra publicación sobre requisitos del informe geotécnico para edificios comerciales pequeños en el Área de la Bahía antes de que comience la investigación. Esa publicación describe exactamente lo que los revisores de planos municipales esperan ver en la presentación, y las deficiencias comunes que generan ciclos de corrección.

Interpretación del Informe Geotécnico

El informe completado entrega tres resultados que todo ingeniero de cimentaciones necesita de inmediato:

• Clasificación de susceptibilidad a la licuefacción (alta, moderada, baja o nula) para cada unidad de suelo
• Factor de Seguridad contra la licuefacción para cada capa bajo el sismo de diseño
• Tipo de cimentación recomendado, profundidad mínima de desplante y cualquier medida de mitigación requerida

Un FS inferior a 1.0 en cualquier capa indica que se prevé licuefacción bajo sacudidas de nivel de diseño. Un FS entre 1.0 y 1.2 sigue siendo motivo de preocupación. La mayoría de los departamentos de construcción del Área de la Bahía exigen un FS de al menos 1.3 en todas las capas una vez aplicadas las medidas de mitigación.

Nuestro equipo encarga la investigación geotécnica antes de que se finalice el diseño esquemático, no al momento de presentar el permiso. Un informe entregado tarde suele provocar rediseños de cimentación que añaden meses al cronograma y decenas de miles de dólares al presupuesto.

Cuándo Se Requiere Mitigación de Licuefacción y Cuándo Son Suficientes las Cimentaciones Estándar

Factores Desencadenantes Según el Código de Construcción de California

La Sección 1803 del Código de Construcción de California exige una investigación del sitio cuando un proyecto se encuentra dentro de una Zona de Peligro Sísmico del CGS y la estructura cumple ciertos umbrales de ocupación. Para la mayoría de las construcciones comerciales—minoristas, oficinas, uso mixto, industriales ligeras—esos umbrales se superan con frecuencia. Nuestro equipo trata cualquier sitio comercial dentro de una zona delimitada como si requiriera una investigación completa, independientemente de la categoría de ocupación asumida.

Se requiere mitigación cuando el informe geotécnico concluye que:

• La susceptibilidad a la licuefacción es alta en una o más capas del suelo
• El asentamiento post-licuefacción supera los límites permitidos para la estructura propuesta
• El riesgo de asentamiento diferencial amenaza la integridad estructural bajo el caso de carga de diseño

Cuando la susceptibilidad se califica como baja y el asentamiento previsto se mantiene dentro de los límites permitidos para el sistema estructural, se pueden autorizar cimentaciones estándar con mejoras menores de refuerzo. El ingeniero geotécnico de registro toma esa determinación—no el contratista, ni el promotor, ni el funcionario de construcción.

Clases de Sitio y Umbrales de Riesgo

La norma ASCE 7 asigna Clases de Sitio de la A a la F según la velocidad promedio de ondas de corte (Vs30) y los datos de recuento de golpes SPT. Los suelos de Clase E y F activan los requisitos más estrictos de diseño de cimentaciones comerciales de la norma. Muchos corredores comerciales en los márgenes de la bahía del Área de la Bahía pertenecen a estas clases.

Opciones de Cimentación: Enfoques Básicos vs. Soluciones de Ingeniería Avanzada

Ajustes de Cimentación Superficial

En terrenos con riesgo moderado de licuefacción y suelos competentes a profundidades manejables, los ingenieros a veces refuerzan las cimentaciones superficiales en lugar de instalar sistemas profundos. Este enfoque funciona en un conjunto reducido de condiciones. Las modificaciones más comunes en sistemas superficiales incluyen:

• Losas de cimentación postensadas engrosadas que distribuyen la carga lo suficientemente amplio como para limitar el asentamiento diferencial
• Vigas de cerramiento con zapatas aisladas interconectadas, vinculando horizontalmente la huella del edificio para mayor redundancia
• Inyección de compactación o vibrocompactación para densificar suelos sueltos en toda la capa licuable antes del inicio de la construcción

Estos enfoques cuestan menos que las cimentaciones profundas. Son apropiados únicamente cuando los estudios geotécnicos muestran una susceptibilidad limitada, o cuando se predice licuefacción solo en capas delgadas y discontinuas bien por debajo de la elevación de apoyo. La misma lógica de capacidad portante que impulsa esta decisión en contextos comerciales se aplica también a estructuras más ligeras. Nuestro análisis de losa en suelo vs. cimentaciones elevadas en el Área de la Bahía aborda esas compensaciones para edificios en el extremo inferior del espectro de cargas.

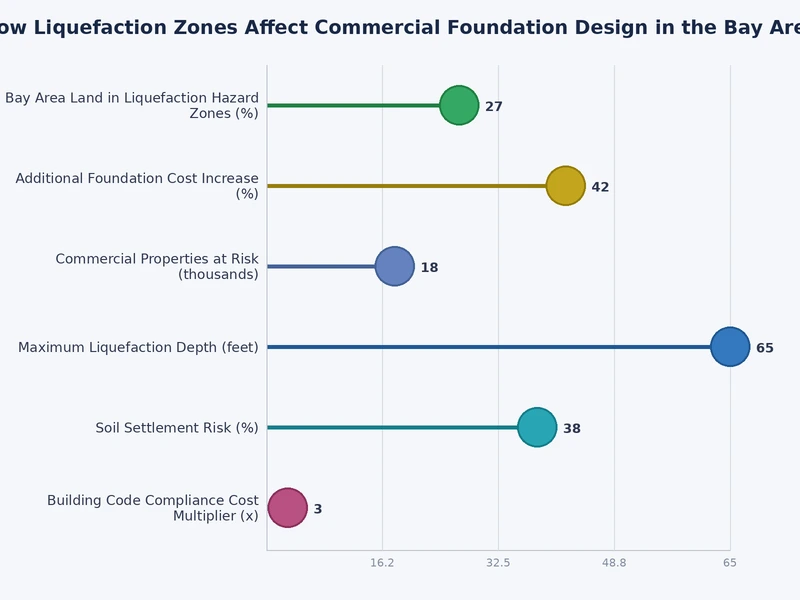

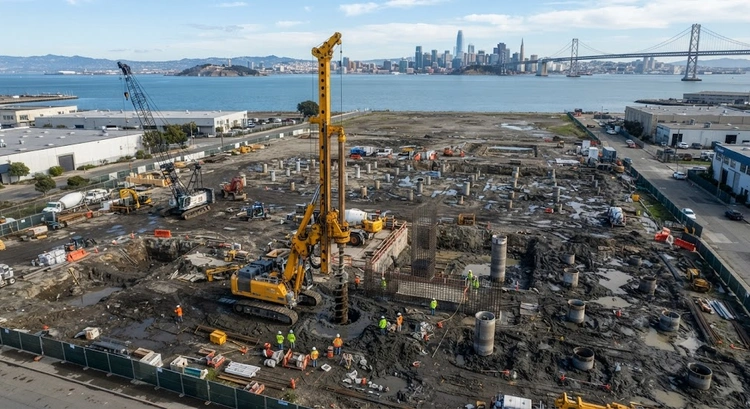

Sistemas de Cimentación Profunda

En terrenos con alta susceptibilidad a la licuefacción, pilotes o pilares perforados que atraviesan las capas licuables hasta alcanzar estratos de apoyo competentes en profundidad son la respuesta estándar de ingeniería. Cuatro sistemas dominan la práctica comercial en el Área de la Bahía:

• Pilotes colados en sitio con barrena continua (ACIP): instalados sin vibración, muy adecuados para sitios de relleno urbano cerca de estructuras ocupadas existentes
• Pilotes de perfil H de acero o pilotes tubulares hincados: alta capacidad, instalación rápida, pero generan vibración y ruido significativos
• Pilares de concreto perforados (cajones): gran diámetro, alta capacidad de carga, con inspección visual directa del material de apoyo antes de la colocación del concreto
• Micropilotes: instalaciones de pequeño diámetro y baja altura libre, ideales para sitios urbanos con espacio reducido y proyectos de refuerzo estructural

El sistema estructural sobre la cimentación interactúa directamente con el dimensionamiento y espaciado de los pilotes. Nuestra comparación de estructura de madera vs. estructura de acero para construcción en el Área de la Bahía explica cómo las diferencias en la distribución de cargas entre ambos sistemas afectan los cálculos de demanda de cimentación, una distinción que impacta directamente en el número y diámetro de pilotes en proyectos comerciales.

Cómo los proyectos comerciales del Área de la Bahía navegan las zonas de licuefacción

Desarrollos comerciales y de uso mixto

En el corredor costero de Oakland, los desarrollos de uso mixto completados en décadas recientes se ubican completamente dentro de zonas de licuefacción cartografiadas. Los ingenieros de esos proyectos especificaron cuadrículas de pilotes ACIP, típicamente espaciados de 8 a 10 pies entre centros, apoyados sobre arenas densas y gravas de 40 a 60 pies bajo el nivel del suelo. El monitoreo posterior a la construcción durante múltiples eventos sísmicos ha confirmado asentamientos diferenciales insignificantes, resultado directo de una investigación adecuada del sitio y un diseño conservador de pilotes.

El área de la Estación Diridon en San José, destinada a una densificación comercial significativa, presenta condiciones similares en el subsuelo. La mejora del suelo mediante vibro-compactación y lechada de compactación ha sido empleada para elevar el FS en capas licuefactables antes de la instalación de pilotes en varios proyectos. Estos ejemplos demuestran que las zonas de alta susceptibilidad son completamente desarrollables, pero solo con rigor geotécnico desde el primer día de la planificación de factibilidad.

Almacenes tilt-up e industrial ligero

La construcción tilt-up domina el desarrollo industrial del Área de la Bahía. Estas estructuras imponen cargas grandes y concentradas en las conexiones panel-cimentación. En zonas de licuefacción, los proyectos tilt-up casi universalmente requieren cimentaciones profundas: las zapatas superficiales no pueden resistir el asentamiento diferencial que produce la licuefacción bajo los puntos de carga discretos en los pilastres de los paneles.

Nuestra experiencia de campo en Fremont y Union City muestra que los pilotes perforados de 18 a 24 pulgadas de diámetro, apoyados entre 35 y 50 pies bajo el nivel del suelo, son la solución predominante para este tipo de edificación en zonas de alta susceptibilidad. El costo adicional en comparación con un sistema superficial es real, pero la consecuencia estructural de omitir cimentaciones profundas en una construcción tilt-up en una zona de licuefacción es catastrófica.

El comportamiento del suelo bajo carga sísmica afecta más que las cimentaciones estructurales. Nuestro artículo sobre cómo el suelo arcilloso del Área de la Bahía provoca grietas en el concreto de superficies planas ilustra cómo los mismos suelos saturados y expansivos que generan riesgo de licuefacción en profundidad también pueden destruir las losas superficiales sin una preparación adecuada de la subbase, una preocupación adicional en cualquier sitio comercial del Área de la Bahía.

Errores Críticos que Socavan las Cimentaciones Comerciales en Zonas de Licuefacción

Omitir o Subestimar la Investigación Geotécnica

El error más costoso que nuestro equipo observa en campo es financiar insuficientemente la investigación geotécnica. Un programa mínimo de sondeos —dos o tres sondeos SPT para un sitio comercial de gran tamaño— frecuentemente pasa por alto capas delgadas licuables que posteriormente causan problemas estructurales graves. La investigación no es una formalidad regulatoria. Es la única forma confiable de saber cómo se comportará el suelo cuando llegue el próximo sismo.

Nuestra recomendación: espaciar los sondeos a no más de 50 pies entre sí en sitios con variabilidad subsuperficial conocida, y siempre extender los sondeos al menos 10 pies por debajo del elemento de cimentación más profundo propuesto. Pasar por alto una capa licuable a 45 pies cuando los pilotes están diseñados para apoyarse a 40 pies es un modo de falla evitable y costoso —y ocurre en proyectos reales.

Para sitios adyacentes a estructuras existentes que ya muestran señales de movimiento, la investigación es igualmente crítica antes de iniciar cualquier construcción comercial nueva. Nuestra publicación sobre señales de que una cimentación en el Área de la Bahía necesita reparación cubre las señales de alerta que indican asentamiento diferencial preexistente —condiciones que complican cualquier nueva construcción en las inmediaciones.

Aplicar Erróneamente Estándares Residenciales a Sitios Comerciales

Las reglas generales de cimentaciones residenciales no se transfieren al contexto comercial. Las presiones de apoyo admisibles, los factores de carga sísmica, los requisitos de revisión por pares y los estándares de redundancia estructural difieren significativamente bajo el CBC para ocupaciones comerciales. El período de retorno del sismo de diseño utilizado para los objetivos de desempeño de Seguridad de Vida en proyectos comerciales es más exigente que los estándares mínimos residenciales.

Nuestro equipo encuentra constantemente promotores que presupuestan los costos de cimentación comercial utilizando comparables residenciales que han encontrado en proyectos anteriores. Las cimentaciones comerciales en zonas de licuefacción típicamente cuestan entre dos y cuatro veces más por pie cuadrado que cimentaciones residenciales equivalentes en el mismo perfil de suelo. Esa diferencia de costo debe quedar capturada en el pro forma antes de que comience el diseño —no descubrirse el día de las licitaciones cuando el presupuesto del proyecto ya está cerrado.

Evaluación de las Compensaciones de los Sistemas de Cimentación Profunda en Zonas de Licuefacción

Pilotes Hincados vs. Pilares Perforados

Tanto los pilotes hincados como los pilares perforados pueden soportar cargas comerciales a través de suelos licuables hasta estratos de apoyo competentes. Cada sistema conlleva compensaciones específicas que los ingenieros geotécnicos y los contratistas de cimentaciones deben evaluar frente a las condiciones particulares del sitio, el presupuesto y el cronograma.

Los pilotes hincados ofrecen altas tasas de instalación —con frecuencia 100 o más pies lineales por equipo por día— y una verificación de capacidad establecida mediante registros de hincado y pruebas de carga dinámica. El costo por tonelada de carga soportada suele ser menor que el de las alternativas perforadas en perfiles de suelo denso. La restricción significativa es la vibración y el ruido, lo que limita su uso cerca de estructuras ocupadas o edificios históricos sensibles al movimiento del suelo.

Los pilares perforados eliminan la vibración, convirtiéndose en la opción estándar para rellenos urbanos y trabajos de refuerzo en corredores comerciales consolidados. La base del fuste puede inspeccionarse visualmente antes del vaciado del concreto, confirmando el apoyo en el estrato objetivo. El costo por pie lineal es mayor que el de los pilotes hincados, y las tasas de producción diaria son más lentas. En sitios urbanos con restricciones, esa compensación frecuentemente no es negociable.

Cimentaciones de Losa como Alternativa

Las cimentaciones de losa —losas de concreto gruesas y fuertemente reforzadas que abarcan toda la huella del edificio— distribuyen la carga de manera tan amplia que el asentamiento diferencial se vuelve manejable incluso cuando ocurre licuefacción localizada bajo parte de la losa. Para edificios comerciales de baja altura en sitios con susceptibilidad moderada, una losa postensada bien diseñada puede ser más económica que un sistema de cimentación profunda completo.

Las losas requieren una excavación significativa, refuerzo generoso y un diseño cuidadoso del postensado para resistir los diferenciales de presión del suelo hacia arriba durante un evento de licuefacción. Funcionan mejor cuando la capa licuable es delgada, confinada y se encuentra bien por debajo de la elevación de apoyo de la losa. En perfiles de licuefacción profunda —donde las arenas sueltas saturadas se extienden 40 o más pies por debajo del nivel del terreno— las losas por sí solas son insuficientes y el apoyo de pilotes sigue siendo necesario bajo la propia losa.

Preguntas Frecuentes

Próximos Pasos

1. Obtenga el mapa de Zonas de Peligro Sísmico del CGS para la dirección del proyecto y confirme si el sitio se encuentra dentro de una zona de licuefacción designada antes de comenzar cualquier otro trabajo de diseño o planificación presupuestaria.
2. Contrate a un ingeniero geotécnico con licencia en el Área de la Bahía para definir el alcance de una investigación de Fase I y Fase II, idealmente antes de que el diseño esquemático sea finalizado, no en el momento de la presentación del permiso, cuando un rediseño se convierte en un desastre de cronograma.
3. Comparta el informe geotécnico completado con el ingeniero estructural y el contratista de cimentaciones simultáneamente, de modo que la selección del sistema de cimentación y el diseño estructural avancen de manera coordinada en lugar de secuencial.
4. Solicite costos detallados de mitigación de licuefacción a al menos dos contratistas especializados en cimentaciones antes de finalizar el presupuesto del proyecto, utilizando la recomendación preliminar de cimentación del ingeniero geotécnico como base de licitación.
5. Comuníquese con el equipo de Pro Home Foundation para analizar las opciones de sistemas de cimentación comercial disponibles para las condiciones específicas del sitio, el programa estructural y los requisitos jurisdiccionales del proyecto.
