¿Está planeando una ampliación de habitación y no está seguro de si los nuevos cimientos necesitan una conexión estructural rígida con su cimentación existente, o si una junta de separación deliberada es la opción de ingeniería más segura? Cuando necesita unir los cimientos de una ampliación de habitación a una cimentación existente, la respuesta depende de las condiciones del suelo, la antigüedad y el refuerzo de su cimentación actual, y las exigencias sísmicas específicas de su ubicación en el Área de la Bahía. Tomar una decisión incorrecta genera asentamiento diferencial (hundimiento desigual entre la estructura antigua y la nueva), acabados agrietados y posible falla estructural. Antes de finalizar cualquier plan, revise nuestra página de servicios de cimentación para ampliaciones de habitación para comprender en qué consiste este trabajo desde los cimientos.

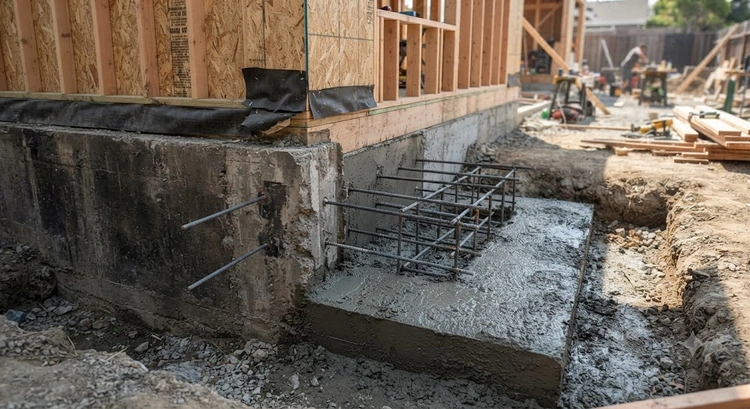

Contratista con licencia uniendo los cimientos de una ampliación de habitación a la cimentación existente mediante pernos de epóxico en el Área de la Bahía
Figura 1 — Un contratista con licencia expone el muro de zócalo existente antes de perforar y fijar con epóxico varillas de refuerzo para conectar los nuevos cimientos de la ampliación de habitación.

Los proyectos en el Área de la Bahía presentan desafíos estructurales acumulados que los propietarios de otras regiones raramente enfrentan. Los suelos arcillosos se expanden en los inviernos húmedos y se contraen en los veranos secos, generando presión de levantamiento contra cualquier cimiento que no esté diseñado para tenerlo en cuenta. Muchas viviendas más antiguas — construidas antes de los códigos sísmicos modernos — se asientan sobre cimentaciones perimetrales de concreto sin refuerzo, incapaces de aceptar nuevas cargas sin una rehabilitación. Además, cada sitio de proyecto se encuentra dentro de una zona de peligro sísmico moderado a alto según la clasificación del Programa de Peligros Sísmicos del Servicio Geológico de los EE. UU., lo que significa que su ingeniero debe diseñar para fuerzas laterales (horizontales), no solo para cargas gravitacionales verticales.

Esta guía recorre cada fase del proceso de decisión y ejecución — desde la elección entre tipos de conexión, hasta comprender cuánto cuesta el trabajo, y los pasos exactos que seguirá su contratista en el sitio. Ya sea que todavía esté presupuestando el proyecto o ya esté trabajando con un ingeniero estructural, saldrá con una imagen clara de lo que requiere una ejecución correcta.

Cimentaciones Conectadas vs. Aisladas: Comprenda Sus Dos Opciones

Su ingeniero estructural evaluará si las nuevas cimentaciones de la ampliación deben estar rígidamente conectadas a la cimentación existente o mantenerse estructuralmente independientes mediante una junta de aislamiento. Ningún enfoque es universalmente correcto — cada uno sirve a un conjunto específico de condiciones del suelo y estructurales.

Conexión Rígida

Una conexión rígida utiliza pernos de varilla de refuerzo fijados con epoxi — barras de acero perforadas en la cimentación existente y adheridas con epoxi estructural — para unir físicamente la nueva zapata con el concreto antiguo, creando un sistema unificado que transfiere carga y fuerza sísmica lateral a través de la junta.

  • Ideal cuando las condiciones de capacidad portante del suelo son uniformes en las áreas de cimentación nueva y existente
  • Ideal cuando la cimentación existente está reforzada, es estructuralmente sólida y tiene una profundidad adecuada
  • Ideal cuando ambas estructuras comparten un diafragma continuo de techo o piso (el elemento estructural horizontal que soporta las fuerzas laterales)

Junta de Aislamiento

Una junta de aislamiento separa deliberadamente los dos sistemas de cimentación con material compresible, permitiendo que cada uno se mueva de forma independiente y evitando que la nueva estructura transfiera carga a una cimentación más antigua y potencialmente más débil.

  • Ideal cuando las condiciones del suelo difieren significativamente en el área del proyecto
  • Ideal cuando la cimentación existente no está reforzada o muestra signos de deterioro
  • Ideal cuando la ampliación es una estructura semiadosada o independiente con su propio sistema lateral
Factor Conexión Rígida Junta de Aislamiento
Uniformidad del suelo requerida Sí No
La cimentación existente debe estar reforzada Sí No
Transferencia de carga sísmica a través de la junta Sí — continua No — cada estructura independiente
Riesgo de asentamiento diferencial Mayor si los suelos varían Gestionado por el diseño de la junta
Complejidad típica del permiso Moderada a alta Moderada

Lo que los propietarios del Área de la Bahía suelen pagar por la conexión de cimentación

Los costos de conexión de cimentación en el Área de la Bahía varían según las condiciones del suelo, la profundidad de la cimentación existente y la complejidad de la ingeniería estructural requerida. Incorpore estas partidas en su presupuesto de ampliación desde el principio.

  • Ingeniería estructural y planos sellados: $2,500–$6,000 por un ingeniero estructural certificado para diseñar el detalle de conexión y producir planos listos para el permiso
  • Excavación para exponer la zapata existente: $800–$2,500 según la profundidad y el acceso al sitio
  • Instalación de pernos de epoxy: $1,200–$3,500 por perforación, limpieza, inyección de epoxy y colocación de varillas a la profundidad de empotramiento especificada
  • Vaciado de concreto para la nueva zapata: $4,000–$12,000 para una huella estándar de ampliación de habitación, incluyendo encofrado, acero de refuerzo e inspecciones requeridas
  • Informe geotécnico del suelo: $1,500–$4,000 — requerido en lotes en ladera y sitios con arcillas expansivas conocidas
  • Tarifas de permisos municipales: $1,500–$5,000+ según la jurisdicción — San Francisco, Oakland y San Jose calculan las tarifas de manera diferente

Presupueste un total de $11,000–$30,000 solo para la cimentación en una ampliación estándar de habitación en el Área de la Bahía, antes del enmarcado y los acabados. Recortar el presupuesto de ingeniería estructural es el error más costoso que puede cometer en este tipo de proyecto. Para un análisis más detallado de lo que impulsa estos números, consulte nuestro desglose detallado de los costos de cimentación para ampliaciones de habitaciones en el Área de la Bahía.

Estándares de Ingeniería que Toda Conexión de Cimentación del Área de la Bahía Debe Cumplir

El Código de Construcción de California (CBC), que incorpora las enmiendas de California al Código Internacional de Construcción (IBC), rige todos los trabajos de cimentación en ampliaciones residenciales. Las ciudades del Área de la Bahía añaden enmiendas locales adicionales, especialmente San Francisco para estructuras en laderas y de pisos blandos.

Especificaciones de Pernos de Varilla de Refuerzo

  • Pernos de varilla de refuerzo mínimo #4 (diámetro de 1/2 pulgada) con espaciado de 24 pulgadas de centro a centro para conexiones residenciales estándar
  • Profundidad de empotramiento en la cimentación existente: mínimo 6 pulgadas usando un sistema de epoxi certificado por ICC-ES (probado y aprobado de forma independiente)
  • Profundidad de empotramiento en la nueva zapata: mínimo 18 pulgadas o según lo especificado por el ingeniero de registro
  • Los orificios perforados deben limpiarse con un cepillo de alambre y aire comprimido — dos veces — antes de la inyección de epoxi; omitir este paso reduce la resistencia de la unión hasta en un 60 por ciento

Requisitos de Diseño Sísmico

  • Todos los sitios de proyectos del Área de la Bahía se encuentran dentro de la Categoría de Diseño Sísmico C, D o E según el CBC
  • La conexión debe transferir el cortante de diafragma calculado (fuerza lateral del plano del techo y el piso) hacia la cimentación existente, o hacia un sistema lateral independiente si se utiliza una junta de aislamiento
  • Los anclajes de sujeción — herrajes metálicos que unen el enmaderado de madera a la cimentación de concreto — deben instalarse en los límites de los muros de cortante y diseñarse para la demanda sísmica específica del sitio

Consejo profesional: Especifique una mezcla de concreto de mínimo 4,000 PSI (libras por pulgada cuadrada) para la nueva zapata — los 3,000 PSI estándar cumplen con el código, pero la mayor resistencia reduce significativamente el riesgo de agrietamiento a largo plazo en las condiciones de suelo arcilloso del Área de la Bahía.

Bricolaje vs. Contratista Licenciado: Quién Hace Qué

El trabajo de conexión de cimientos no es un proyecto de bricolaje bajo ninguna circunstancia. Realizar trabajos estructurales con licencia sin permisos en el Área de la Bahía lo expone a órdenes de detención de obras, demolición obligatoria y responsabilidad legal que sigue al título de la propiedad, no solo a su período de propiedad.

Lo Que los Profesionales con Licencia Deben Hacer

  • Ingeniero estructural: diseñar el detalle de conexión, especificar todos los materiales, producir y sellar los planos presentados para el permiso
  • Contratista de concreto con licencia (clasificación C-8 o C-61): realizar toda la excavación, perforación, inyección de epoxi, colocación de varillas de refuerzo y vertido de concreto
  • Inspector de construcción: aprobar la distribución de varillas de refuerzo antes del vertido de concreto — esta inspección es obligatoria y no puede omitirse

Lo Que Usted Como Propietario Puede Gestionar

  • Obtener sus propios permisos en la mayoría de las ciudades del Área de la Bahía bajo la designación de propietario-constructor — pero usted asume la responsabilidad total por la calidad del trabajo y el cumplimiento del código
  • Coordinar el calendario de inspecciones y verificar que su contratista siga los planos sellados exactamente, no de memoria ni por costumbre
  • Documentar cada fase con fotografías fechadas — este registro lo protege en disputas y durante cualquier venta futura o reclamación de seguro

La recomendación aquí es inequívoca: contrate a un ingeniero estructural con licencia y a un contratista de concreto con licencia y mantenga a ambos comprometidos desde el diseño hasta la inspección final. Para obtener más información sobre cómo la estructura de los cimientos se integra con el entramado superior, lea nuestra guía sobre el entramado de viviendas y las conexiones de cimientos en el Área de la Bahía.

Para proyectos que incluyen una unidad de vivienda accesoria independiente en el mismo lote, la cimentación de cada estructura se diseña de forma independiente. Consulte nuestro artículo sobre requisitos de cimentación para ADU en el Área de la Bahía para conocer los requisitos de permisos e ingeniería específicos del sitio.

```html

Tipos de Proyectos que Requieren una Conexión de Cimentación

La complejidad estructural de la conexión de cimentación escala directamente con el tamaño, uso y peso de la ampliación. Entender dónde se ubica su proyecto le ayuda a anticipar los requisitos de ingeniería antes de la primera consulta.

Proyectos de Mayor Complejidad

  • Ampliaciones de dos pisos — el piso superior amplifica las fuerzas sísmicas laterales, que la conexión debe transmitir al sistema de resistencia lateral existente
  • Ampliaciones en lotes en ladera — las condiciones de apoyo irregulares requieren vigas de grade diseñadas por ingenieros (elementos horizontales de concreto que abarcan entre pilotes profundos) y distribuciones de pernos de anclaje cuidadosamente detalladas
  • Ampliaciones de cocina o baño — las cargas puntuales concentradas de gabinetes, electrodomésticos y plomería requieren conexiones de zapata corrida en lugar de zapatas aisladas

Proyectos de Menor Complejidad

  • Ampliaciones de dormitorio de un solo piso en lotes planos con suelos uniformes — generalmente utilizan una conexión de zapata perimetral con pernos de anclaje directa a profundidad estándar
  • Cimentaciones de ADU independientes — típicamente diseñadas como sistemas perimetrales completamente independientes sin conexión requerida a la cimentación de la casa principal
  • Ampliaciones de solarium no habitables — pueden calificar para una losa con borde engrosado con una junta de aislamiento, dependiendo de las definiciones de la jurisdicción local

Para proyectos que incluyen una unidad de vivienda accesoria independiente en el mismo lote, la cimentación de cada estructura se diseña de forma independiente. Consulte nuestro artículo sobre requisitos de cimentación para ADU en el Área de la Bahía para conocer los requisitos de permisos e ingeniería específicos del sitio.

Cuándo Conectar — y Cuándo la Separación Es la Decisión Correcta

El error conceptual más importante en los trabajos de cimentación para ampliaciones es suponer que una conexión rígida es siempre la solución más sólida. En condiciones específicas, una junta de aislamiento correctamente diseñada supera a una conexión rígida forzada porque elimina el riesgo de transferencia de cargas entre dos sistemas incompatibles.

Conecte las Zapatas Cuando:

  • Las condiciones de soporte del suelo sean uniformes y estén confirmadas por un informe geotécnico en toda el área de la ampliación
  • La cimentación existente tenga acero de refuerzo verificado, profundidad adecuada y sin grietas ni asentamientos significativos
  • La ampliación comparta una estructura continua de techo o piso con el edificio principal, lo que requiere un sistema lateral unificado
  • El riesgo de asentamiento diferencial entre las zapatas antiguas y las nuevas sea despreciable según el análisis del ingeniero geotécnico

Use una Junta de Separación Cuando:

  • La cimentación existente sea de concreto sin refuerzo — extremadamente común en viviendas del Área de la Bahía construidas antes de 1940
  • Existan suelos de relleno en un lado de la junta y suelo natural en el otro, creando condiciones de soporte desiguales
  • La estructura existente muestre grietas activas, asentamientos o deterioro que no hayan sido corregidos mediante reparación de cimentación
  • La ampliación soporte cargas significativamente diferentes a las de la estructura existente, lo que hace probable el asentamiento diferencial entre ambas con el tiempo

Paso a Paso: Cómo un Contratista Conecta Cimientos Nuevos a una Fundación Existente

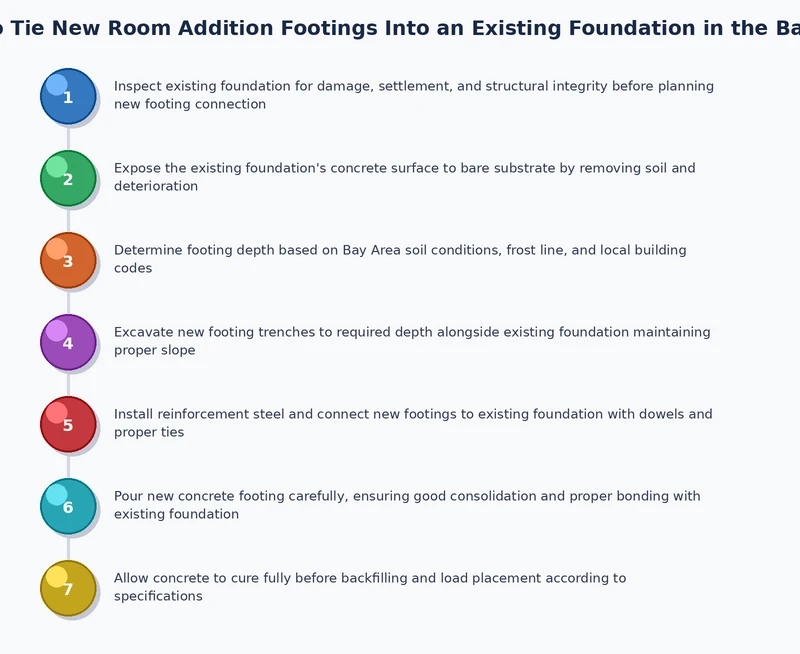

Diagrama de proceso que muestra la secuencia paso a paso para conectar los cimientos de una ampliación de habitación a una fundación existente mediante pernos de epoxy
Figura 2 — Diagrama de proceso que muestra la secuencia completa que sigue un contratista del Área de la Bahía para conectar los nuevos cimientos de una ampliación de habitación a una fundación perimetral existente.

La siguiente secuencia refleja la práctica estándar para una conexión rígida con pernos en una ampliación de habitación residencial en el Área de la Bahía. Los planos sellados por su ingeniero tienen precedencia sobre cualquier orientación general — sígalos exactamente.

  1. Exponga el cimiento existente mediante excavación. Cave junto a la fundación existente hasta la profundidad de apoyo especificada. Verifique que la profundidad y condición real del cimiento coincidan con los planos — en casas más antiguas del Área de la Bahía, las dimensiones reales frecuentemente difieren de las que constan en el registro.
  2. Prepare la cara del concreto existente. Retire el material suelto o contaminado con cincel, cepille la superficie con cepillo de alambre y confirme que no quede agua estancada, aceite ni eflorescencia (depósitos minerales blancos) antes de comenzar a perforar.
  3. Perfore los orificios para los pernos según el diseño del ingeniero. Use un taladro de percusión con el diámetro de broca especificado. Perfore hasta la profundidad de empotramiento requerida más 1/2 pulgada de holgura adicional para la acumulación de epoxy en el fondo de cada orificio.
  4. Limpie cada orificio dos veces — cepillo, luego aire comprimido, luego repita. Este paso controla la resistencia de adherencia más que cualquier otra variable en el proceso de instalación.
  5. Inyecte epoxy e inserte la varilla de refuerzo. Llene los orificios de abajo hacia arriba usando la boquilla de inyección, inserte la varilla y gírela levemente para garantizar una cobertura completa de epoxy. Respete el tiempo de curado completo especificado por el fabricante — típicamente 24–48 horas según la temperatura ambiente — antes de aplicar cualquier carga.
  6. Coloque la cimbra e instale el acero de refuerzo nuevo. Ate la varilla del nuevo cimiento a los pernos instalados según la longitud de traslape especificada por el ingeniero — típicamente de 24 a 36 diámetros de barra de traslape.
  7. Programe y apruebe la inspección previa al vaciado. El inspector de obras debe verificar físicamente el tamaño de la varilla, el espaciado, el recubrimiento de concreto (distancia desde el acero hasta la cara de concreto más cercana) y la profundidad de empotramiento de los pernos. No vacíe concreto sin este visto bueno.
  8. Vacíe y cure el nuevo cimiento. Coloque la mezcla de concreto especificada, consolide con un vibrador mecánico para eliminar bolsas de aire y proteja la superficie de la losa del secado rápido durante un mínimo de siete días.

Preguntas Frecuentes

¿Puede conectar los cimientos de una ampliación de habitación a una cimentación existente sin un ingeniero estructural?

No. Los departamentos de construcción del Área de la Bahía requieren planos estructurales sellados para cualquier ampliación que involucre una conexión de cimentación. Un ingeniero estructural con licencia debe diseñar el esquema de pernos de anclaje, especificar todos los materiales y producir los cálculos que el inspector de construcción revisa antes de emitir el permiso. No existe ninguna solución alternativa que cumpla con el código para este requisito.

¿Qué tan profundos deben ser los nuevos cimientos de la ampliación de habitación?

La mayoría de las jurisdicciones del Área de la Bahía requieren que los cimientos residenciales se apoyen a un mínimo de 12 pulgadas por debajo del suelo no alterado y 18 pulgadas por debajo del nivel de acabado. Los lotes en laderas, los sitios con arcilla expansiva y las ampliaciones de dos pisos con frecuencia requieren mayor profundidad. Su informe geotécnico — no una regla general — especificará la profundidad de apoyo correcta para las condiciones específicas de su sitio.

¿Qué sucede si la cimentación existente resulta no tener refuerzo?

Las cimentaciones sin refuerzo no pueden aceptar de manera confiable una conexión rígida con pernos de anclaje sin el riesgo de agrietar el concreto existente en los puntos de perforación. Su ingeniero estructural probablemente especificará una junta de separación por aislamiento o un refuerzo de cimentación — agregando nuevo refuerzo al perímetro existente — antes de realizar cualquier conexión con los cimientos de la ampliación.

¿Cuánto tiempo necesita curarse el epóxico antes de que se pueda verter el concreto?

La mayoría de los sistemas de epóxico estructural listados por ICC-ES requieren 24 horas de curado a 70°F antes de que el acero de refuerzo pueda ser cargado por concreto fresco. Las temperaturas invernales del Área de la Bahía pueden extender el tiempo de curado requerido a 48 horas o más. Siga siempre la tabla de curado publicada por el fabricante para la temperatura ambiente real en el día de instalación — no el pronóstico de temperatura.

¿Las conexiones de cimentación para ADU siguen las mismas reglas que las ampliaciones de habitación?

Las ADU adosadas que comparten una pared con la casa principal requieren un diseño de conexión sustancialmente similar al de una ampliación de habitación estándar. Las ADU independientes en el mismo lote utilizan un sistema de cimentación completamente independiente sin conexión requerida a la casa principal. La distinción entre adosada e independiente determina tanto el alcance de ingeniería como los requisitos de permiso.

¿Qué permisos se requieren en el Área de la Bahía para este tipo de trabajo de cimentación?

Necesitará un permiso de construcción y, si la excavación supera los umbrales locales, un permiso de nivelación. San Francisco, Oakland, Berkeley y San Jose operan portales de permisos distintos con diferentes plazos de revisión y tarifas. Presupueste de cuatro a doce semanas para la aprobación del permiso en la mayoría de las jurisdicciones del Área de la Bahía antes de que pueda comenzar legalmente cualquier movimiento de tierra.

¿Cómo se verifica que la cimentación existente puede soportar la carga de la nueva ampliación?

Un ingeniero estructural con licencia revisará cualquier plano existente registrado, utilizará un coverómetro (una herramienta de escaneo no destructiva) para localizar el acero de refuerzo o confirmar su ausencia, y evaluará visualmente la condición de la cimentación. En casos donde la inspección visual no es concluyente, se toma una muestra de núcleo de concreto para verificar la resistencia a la compresión. No haga suposiciones — exija esta evaluación antes de finalizar el diseño de su ampliación.

Conclusiones Clave

  • Toda decisión sobre cómo conectar los cimientos de una ampliación al cimiento existente debe ser tomada por un ingeniero estructural con licencia — no estimada a partir de una guía general ni de la experiencia de campo de un contratista.
  • Una conexión rígida con pernos de anclaje no es universalmente superior; en terrenos con cimientos existentes sin refuerzo o condiciones variables del suelo, una junta de aislamiento correctamente diseñada ofrece mejor desempeño estructural a largo plazo.
  • En el Área de la Bahía, el trabajo de conexión de cimientos generalmente cuesta entre $11,000 y $30,000 solo para la fase de cimentación, y los honorarios de ingeniería estructural son la última partida que debería reducirse.
  • La inspección obligatoria previa al vaciado de concreto no es opcional — sin la aprobación del inspector no puede realizarse el vaciado legal, lo que crea una condición sin permiso que queda vinculada al título de la propiedad en cada futura venta, refinanciamiento y reclamación de seguro.
